双卡套接头的常规安装步骤及工作原理
摘要:卡套接头的工作原理是将钢管插入卡套内,利用卡套螺母锁紧,抵触卡套,切入管子而密封。
上一篇我们送上的文章是卡套弯通终端接头的安装七点步骤为了更加全面的介绍卡套球阀、卡套接头的各项性能、规格、参数等等,我们将持续发布有关知识,帮助大家了解更多的信息。
本文由双卡套接头的常规安装步骤及工作原理生产厂家镇江帕克机电制造有限公司于2019/10/18 14:59:02整理发布。
转载请注明出处:http://www.parker-zj.com/news/4313.html。
双卡套接头的常规安装步骤
第一步:将管子插入接头,确保管子端部达到接头底部,并用手指拧紧卡套螺母。
第二步:在卡套螺母的6点位置做一标记。
第三步:用扳手固定接头本体,旋转卡套螺母一又四分之一转,这时所做标记旋转540度,至9点钟位置。
双卡套接头的工作原理
在卡套螺母拧紧一又四分之一转的过程中,接头内部依次完成下面设计好的动作。

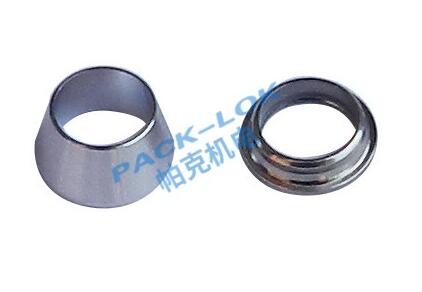

1.通过螺纹机械式推进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。
2.接头本体的尖端向内挤压前卡套。
3.前卡套消除它的内径与管子外径间的公差。
4.随着后卡套的推进,前卡套向前向内动作,后端抬起,与接头本体斜面形成密封。
5.随着管子更大的变形和本体斜面与前卡套接触面的增大,更大的阻力迫使后卡套向内动作,从而在管子上形成第二道牢固的支撑。
6.在卡套螺母拧紧一又四分之一转,它前进了1/16inch(1.52mm),接头完成了密封,抱紧管子的作用。
